Relação de problemas em equipamentos

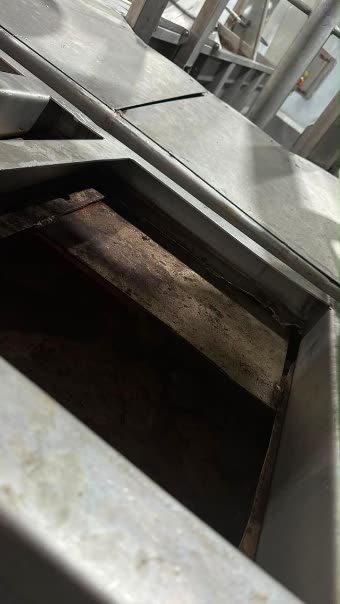

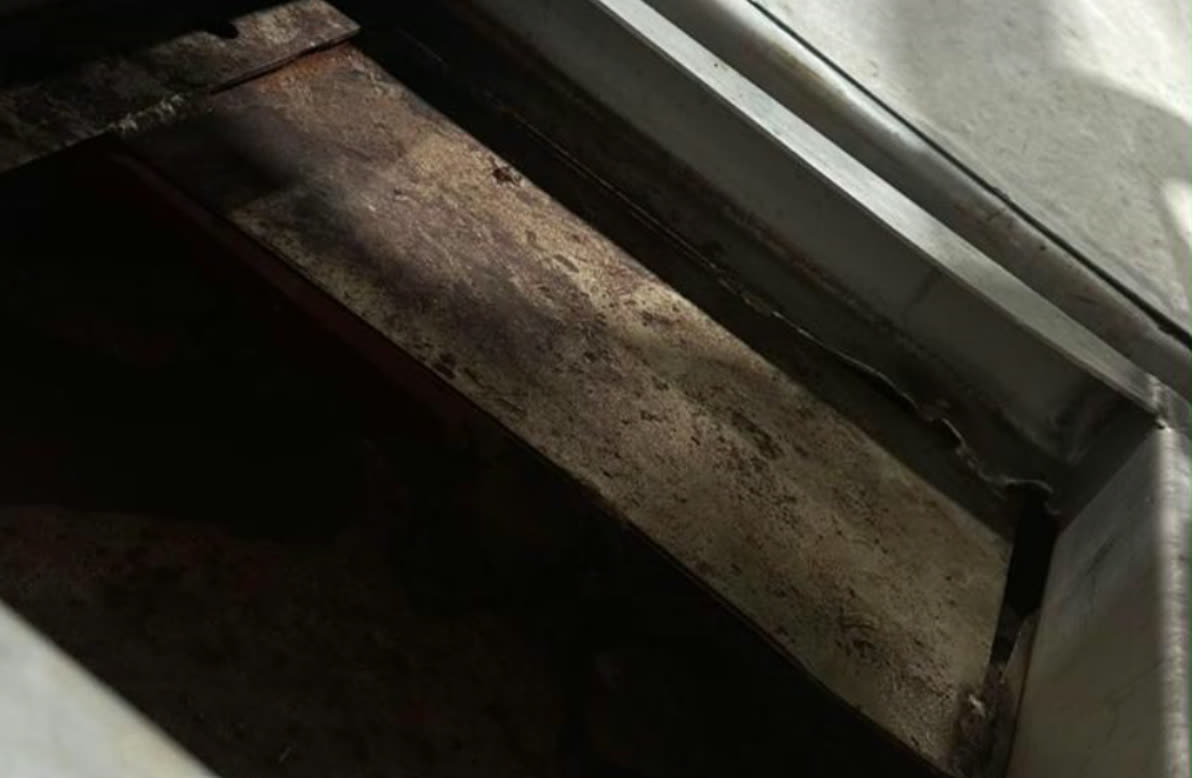

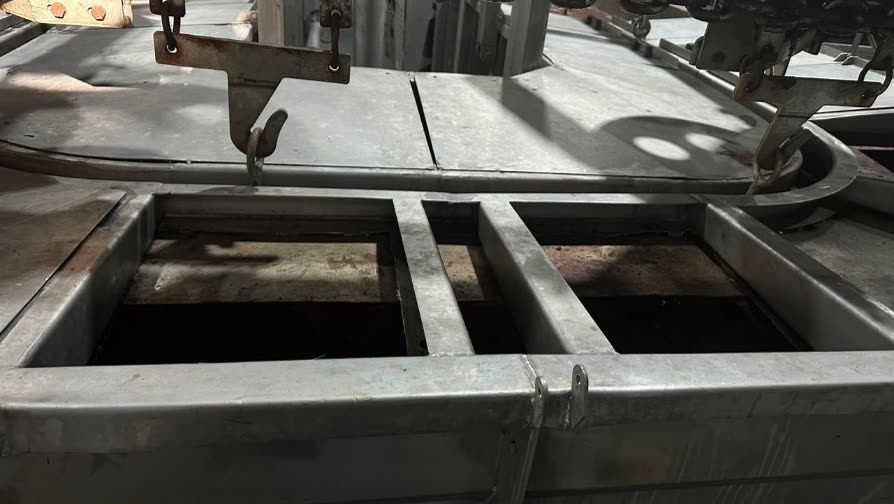

Foi identificada baixa qualidade na fabricação e execução das soldas do tanque de escaldagem, composto por chapas de aço carbono e aço inoxidável. Nas regiões avaliadas, observam-se soldas com acabamento inadequado, desuniformidade e indícios de execução fora do padrão esperado para um equipamento destinado ao processo frigorífico.

As condições apresentadas podem gerar questionamentos por parte do SIF, principalmente em relação à qualidade construtiva, facilidade de higienização, integridade das uniões soldadas e durabilidade do equipamento em ambiente de elevada umidade e exposição aos agentes utilizados no processo de limpeza.

Além do aspecto visual, a execução apresentada demonstra necessidade de retrabalho e correção das regiões soldadas, uma vez que o acabamento atual não atende ao padrão de qualidade esperado para equipamentos destinados à indústria frigorífica.

Impactos identificados

• Acabamento inadequado das regiões soldadas
• Possibilidade de retenção de resíduos e dificuldade de higienização
• Maior risco de corrosão nas regiões de união entre materiais
• Comprometimento da qualidade e durabilidade do equipamento
• Necessidade de retrabalho para adequação do acabamento
• Possibilidade de questionamentos e não conformidades durante inspeções do SIF

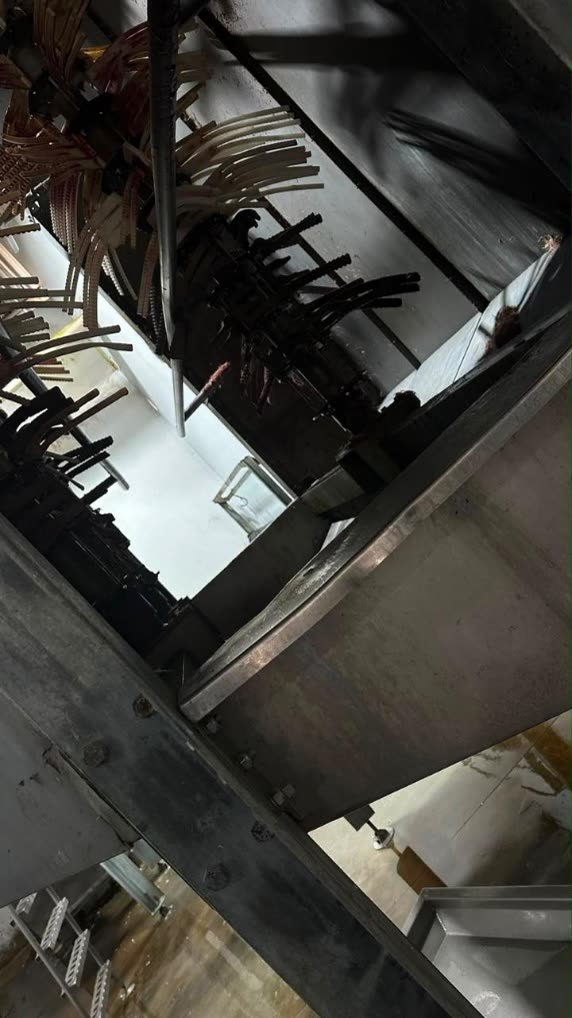

Foi identificado que a polidora não apresenta desempenho adequado durante a operação, não realizando o processo de forma satisfatória e apresentando desgaste prematuro dos chicotes.

A análise da condição construtiva indica que o próprio projeto e posicionamento dos componentes internos favorecem o contato e a interferência dos chicotes com os guias, provocando atrito excessivo durante o funcionamento.

Como consequência, os componentes sofrem desgaste acelerado em um período reduzido de operação, evidenciando que o problema não está relacionado exclusivamente ao desgaste natural de uso, mas está diretamente associado à concepção construtiva do equipamento.

Principais impactos identificados

• Equipamento não desempenha corretamente sua função
• Desgaste prematuro e excessivo dos chicotes
• Atrito/interferência provocados pela própria construção do equipamento
• Necessidade de substituições e intervenções frequentes
• Aumento dos custos de manutenção e peças de reposição
• Redução da disponibilidade e confiabilidade operacional

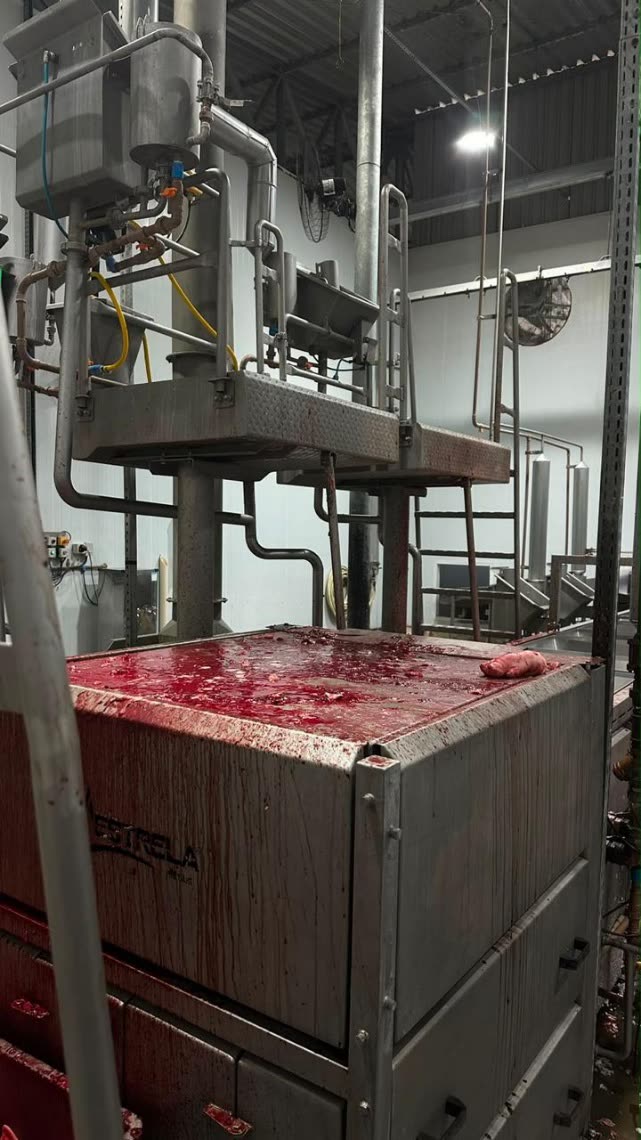

Foi identificada deficiência de concepção na plataforma e mesa de evisceração, devido à ausência de um sistema adequado de coleta e direcionamento do sangue e demais resíduos líquidos gerados durante a operação.

Conforme observado em campo, o sangue proveniente do processo atinge e se acumula sobre a mesa de evisceração e nas proximidades do ponto de inspeção, conforme demonstrado nas imagens. Essa condição pode comprometer as condições higiênico-sanitárias do processo e gerar questionamentos durante a inspeção oficial (SIF).

O RIISPOA estabelece requisitos relacionados à realização da evisceração em condições que permitam a inspeção adequada e à manutenção da correspondência entre carcaça e vísceras.

Além disso, a regulamentação aplicável aos estabelecimentos de produtos de origem animal contempla requisitos relacionados a drenagem, controle de resíduos e condições higiênico-sanitárias das instalações.

Posicionamento técnico

A ausência de uma calha, canaleta ou outro sistema de coleta adequadamente dimensionado e posicionado faz com que o líquido proveniente da operação seja direcionado para uma região que deveria permanecer adequada à atividade de inspeção.

Dessa forma, a própria concepção construtiva do conjunto favorece a dispersão e o acúmulo de sangue sobre a área de trabalho, aumentando a necessidade de limpeza e podendo comprometer as condições sanitárias e operacionais do posto.

A NR-36, específica para o setor frigorífico, também estabelece requisitos para plataformas e atividades de evisceração, incluindo a adoção de medidas que reduzam a exposição dos trabalhadores a vísceras e resíduos animais.

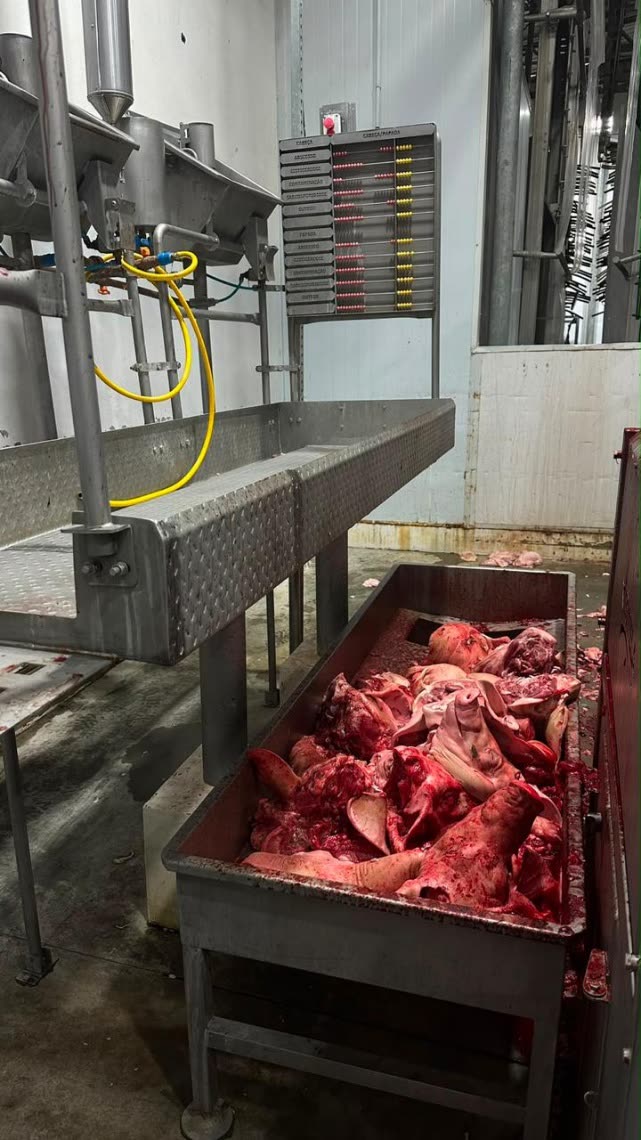

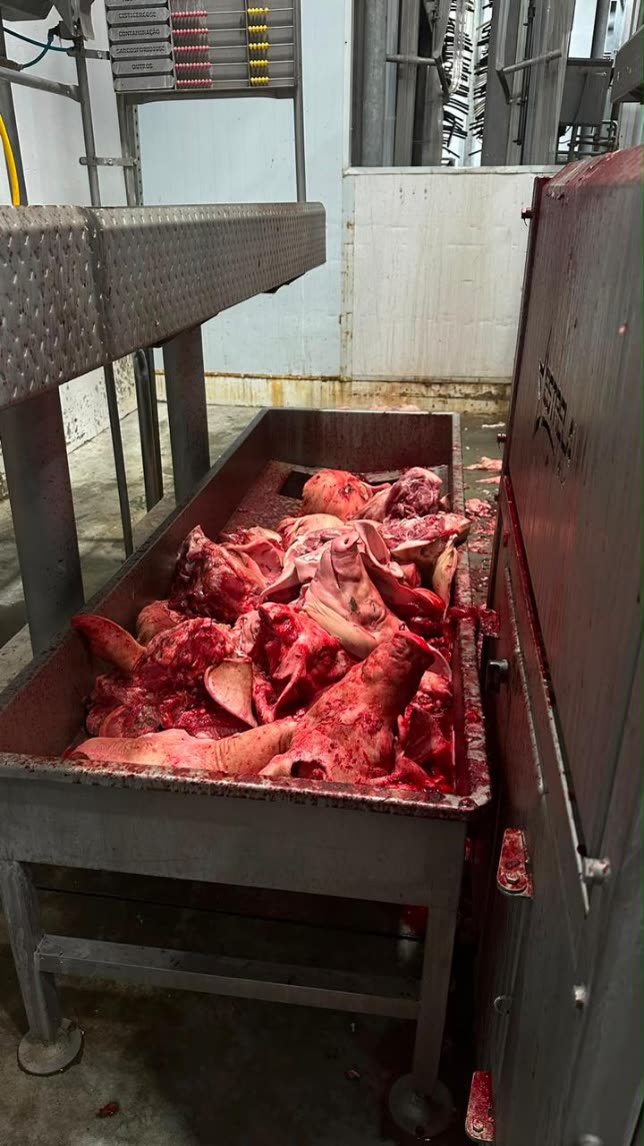

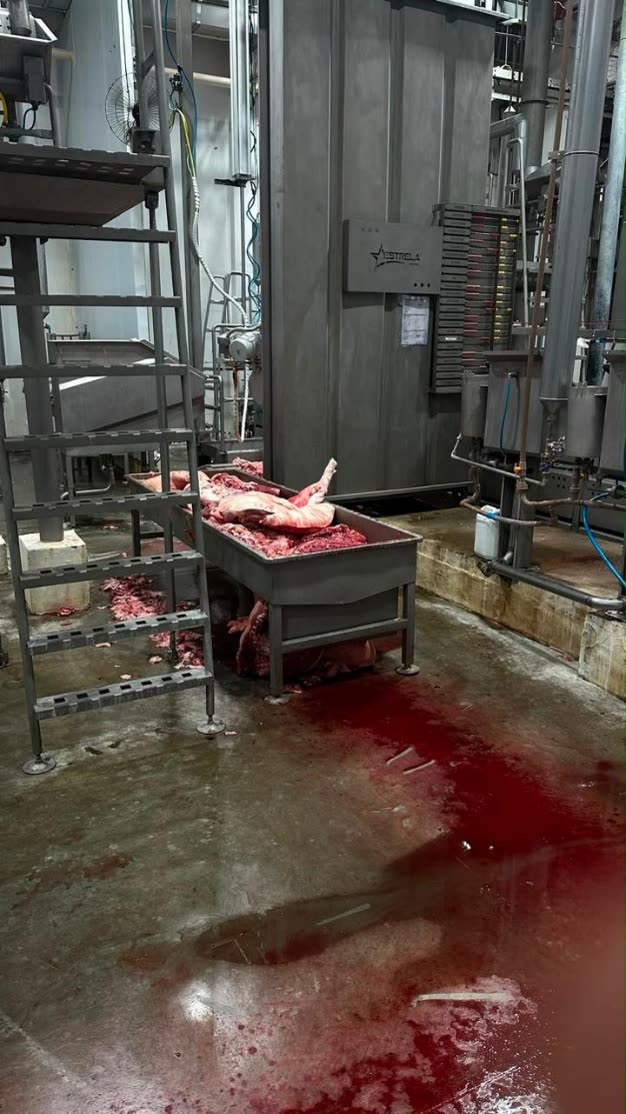

Foi identificado que o sistema atual de recebimento e direcionamento das cabeças foi concebido com a utilização de um cocho coletor, em substituição a uma calha direcionadora de produto. Embora a solução permita a coleta do produto, a configuração atual apresenta limitações de acesso, higienização e ergonomia para os operadores.

A instalação do cocho ocupou uma área que anteriormente permitia o acesso lateral ao equipamento, restringindo o espaço disponível para circulação e execução das atividades de limpeza e inspeção. Essa condição exige que os operadores realizem intervenções em uma área com acesso reduzido, aumentando o esforço físico e o tempo necessário para execução das atividades.

Do ponto de vista ergonômico, a configuração pode contribuir para posturas inadequadas, movimentos repetitivos e maior esforço durante a operação e higienização, especialmente considerando que essas atividades são realizadas diversas vezes ao longo da jornada.

É importante destacar que a avaliação não deve considerar somente o funcionamento do equipamento, mas também as condições de trabalho das pessoas que diariamente operam, limpam e realizam a manutenção do sistema. Uma solução tecnicamente adequada deve permitir que o operador execute suas atividades com segurança, acesso adequado e menor esforço físico possível.

Impactos identificados

• Restrição do acesso lateral ao equipamento
• Dificuldade para higienização e inspeção
• Redução do espaço disponível para circulação dos operadores
• Necessidade de adoção de posturas inadequadas para acesso
• Aumento do esforço físico durante limpeza e operação
• Maior tempo necessário para execução das atividades
• Possível impacto na produtividade e nas condições ergonômicas de trabalho

A configuração atual do sistema de coleta de cabeças apresenta uma deficiência de concepção que impacta não somente o fluxo do produto, mas também a ergonomia e a acessibilidade operacional. Recomenda-se avaliar a substituição do cocho por uma calha/chute direcionador de produto, adequadamente dimensionado, permitindo o direcionamento das cabeças sem comprometer o acesso lateral ao equipamento. A solução deve priorizar, simultaneamente, o correto fluxo do produto, a facilidade de higienização, a acessibilidade para manutenção e, principalmente, condições de trabalho mais adequadas aos operadores.

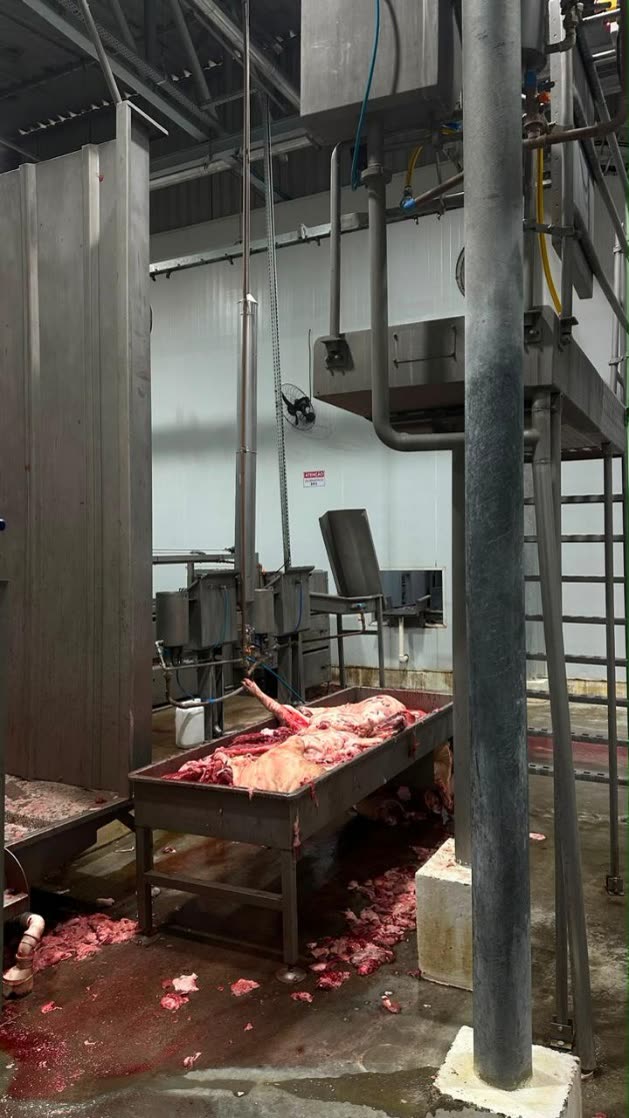

Foi identificada uma deficiência na concepção da calha de coleta, devido à ausência de abas laterais para direcionamento dos retalhos. A configuração atual não garante que todo o produto gerado no processo seja conduzido de forma eficiente para o interior do sistema de coleta.

Como consequência, parte dos retalhos pode ultrapassar os limites da calha e atingir o piso da área operacional, aumentando a necessidade de limpeza e intervenção dos operadores.

A adequação com abas direcionadoras devidamente dimensionadas permitirá melhorar a contenção e o direcionamento do produto, proporcionando maior eficiência na coleta, melhores condições higiênico-sanitárias e melhor organização da área de processo.

Recomenda-se, portanto, a adequação construtiva da calha, considerando o fluxo e a trajetória real do produto durante a operação.

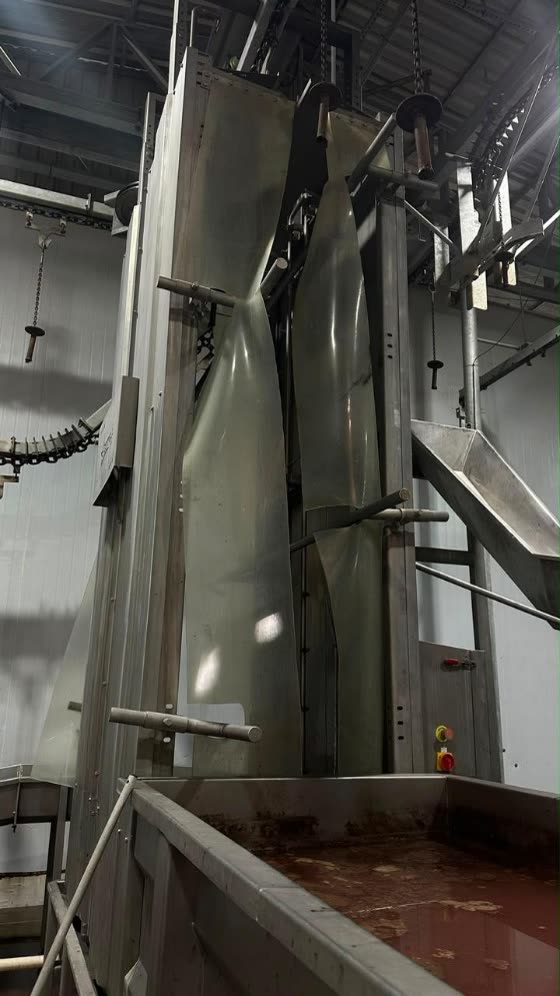

Foi identificada uma inadequação na instalação das guias externas e da cortina de saída na entrada do tanque de escaldagem. Durante a instalação, foi necessário realizar cortes e ajustes nos tubos da estrutura, evidenciando que a solução instalada não estava adequadamente compatibilizada com o conjunto existente.

A necessidade de intervenção mecânica e visual na estrutura demonstra uma deficiência de planejamento e integração entre os componentes, podendo comprometer o acabamento, a padronização e a confiabilidade da instalação.

Recomenda-se revisar a solução construtiva e realizar o acabamento adequado dos pontos modificados, garantindo uma instalação tecnicamente compatível, segura e com padrão de qualidade adequado ao ambiente frigorífico.

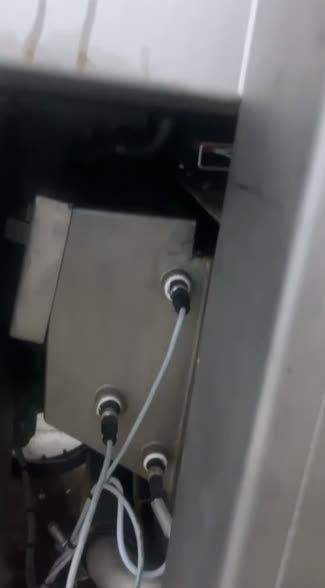

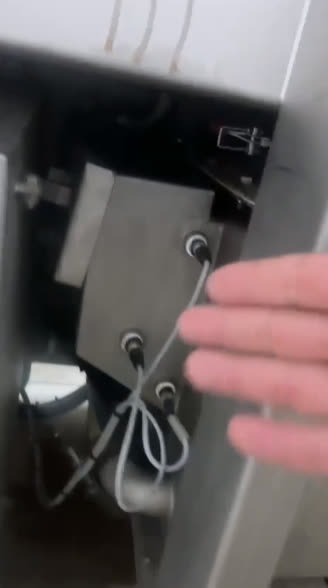

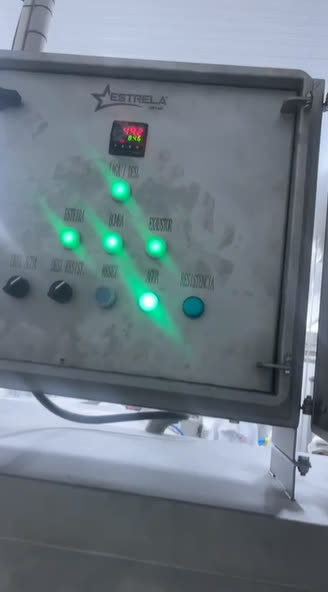

Foi identificada uma deficiência de concepção na instalação do sensor do tanque de escaldagem, devido à dificuldade de acesso para inspeção, manutenção e eventual substituição do componente.

Em caso de falha, a intervenção exige maior tempo de manutenção, podendo resultar em paradas prolongadas da produção e impactos diretos na disponibilidade do equipamento.

Essa condição gera insatisfação, pois um componente sujeito a manutenção não possui acessibilidade adequada, aumentando o tempo de intervenção e dificultando a rápida recuperação operacional.

Recomenda-se adequar o posicionamento do sensor e/ou criar acesso técnico apropriado, permitindo sua manutenção e substituição de forma rápida, segura e sem necessidade de desmontagens excessivas do equipamento.

Vídeos

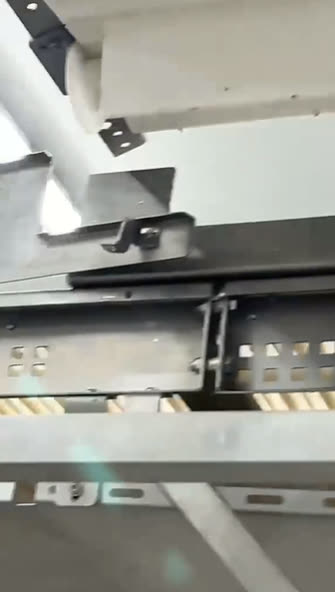

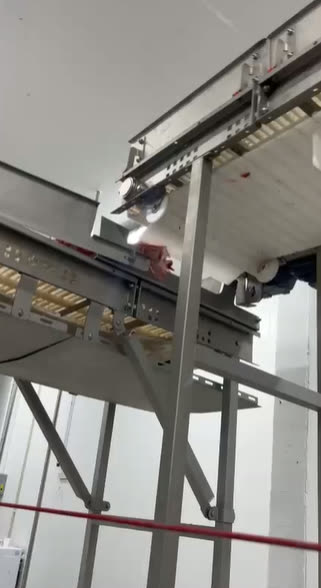

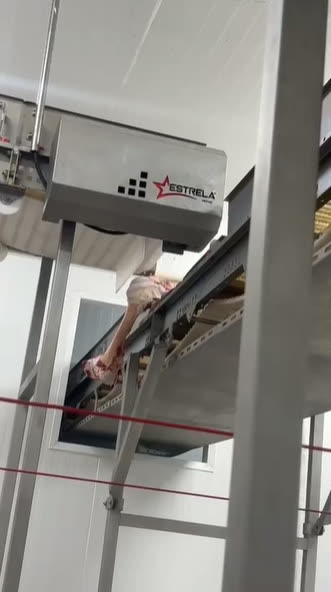

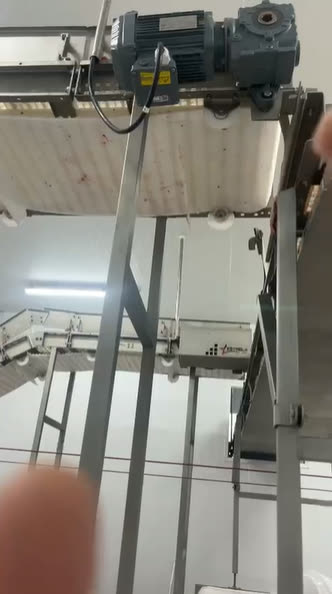

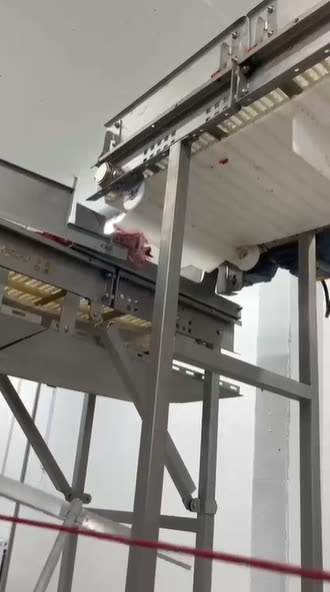

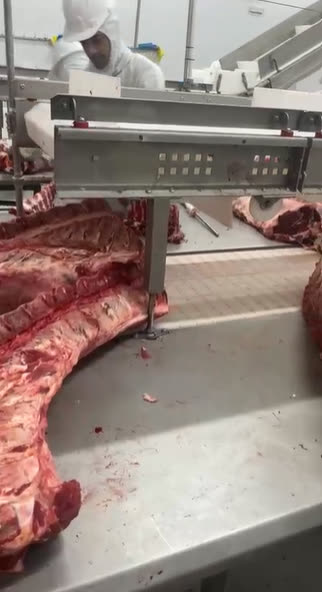

Foram identificados diversos problemas de projeto e desempenho nas linhas de ossos, sendo necessário um posicionamento técnico do fornecedor quanto às causas e às ações corretivas.

Principais pontos a serem esclarecidos

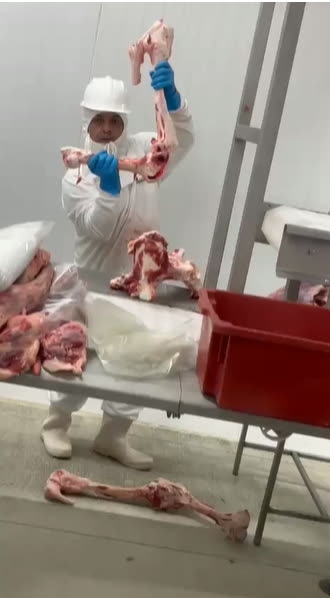

Segurança operacional. a mesa apresenta recuo/posicionamento que permite que os ossos ultrapassem a área de contenção e caiam diretamente sobre o operador que trabalha abaixo. Como o projeto considera a proteção do operador nessa condição?

Travamento da talisca. dependendo do tipo e dimensão do osso, ocorre interferência com a talisca, provocando patinamento da fita e quebra da esteira. O sistema foi dimensionado considerando as diferentes características dos ossos processados?

Enroscamento das peças. algumas peças ficam presas/enroscadas na talisca devido à altura e geometria do produto em relação à mesa. Quais parâmetros de projeto foram considerados para evitar essa interferência?

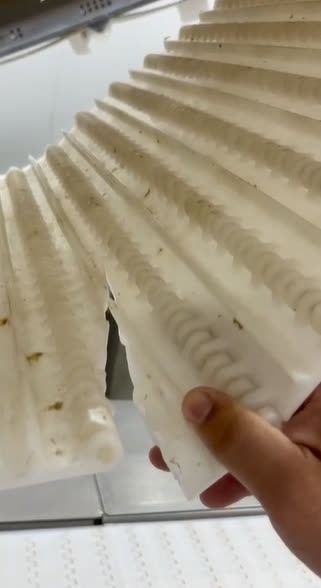

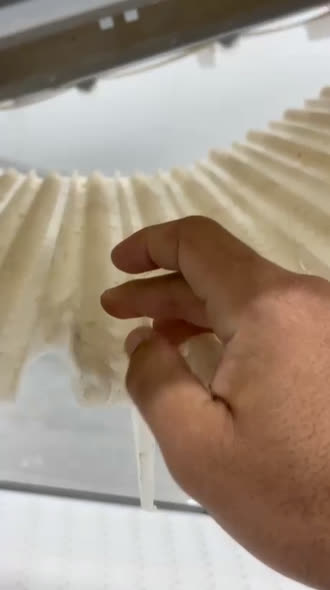

Desgaste prematuro. as duas linhas apresentam danos nas fitas em curto período de operação. Qual é a vida útil prevista para as fitas e qual a justificativa técnica para o desgaste observado?

Questionamento principal ao fornecedor

Considerando que os problemas apresentados estão relacionados à segurança, interferência do produto, desempenho e desgaste prematuro dos componentes, solicitamos uma análise técnica do fornecedor quanto à concepção e ao dimensionamento das linhas de ossos, indicando as causas dos problemas e quais ações corretivas serão adotadas para garantir segurança operacional, confiabilidade e vida útil adequada dos equipamentos.

Áudios

Vídeos

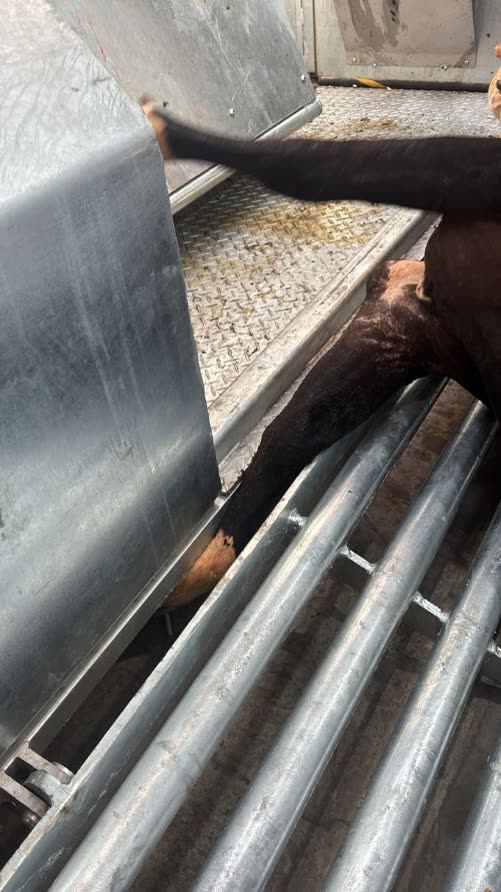

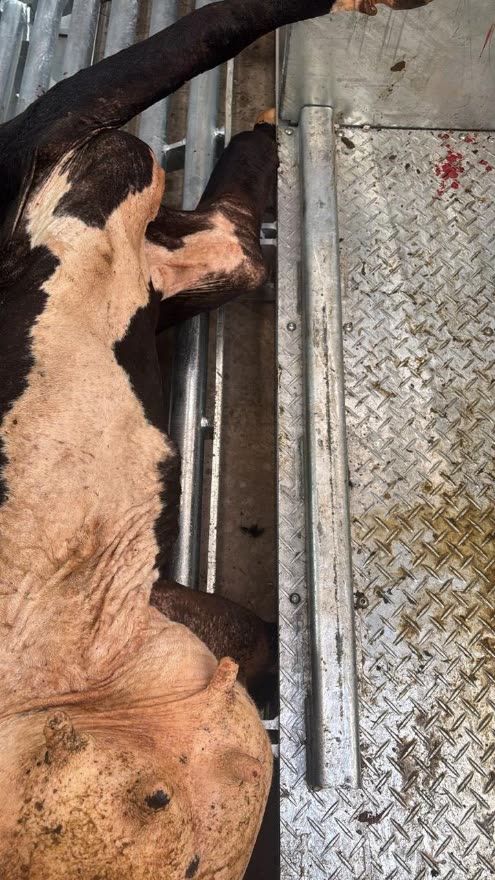

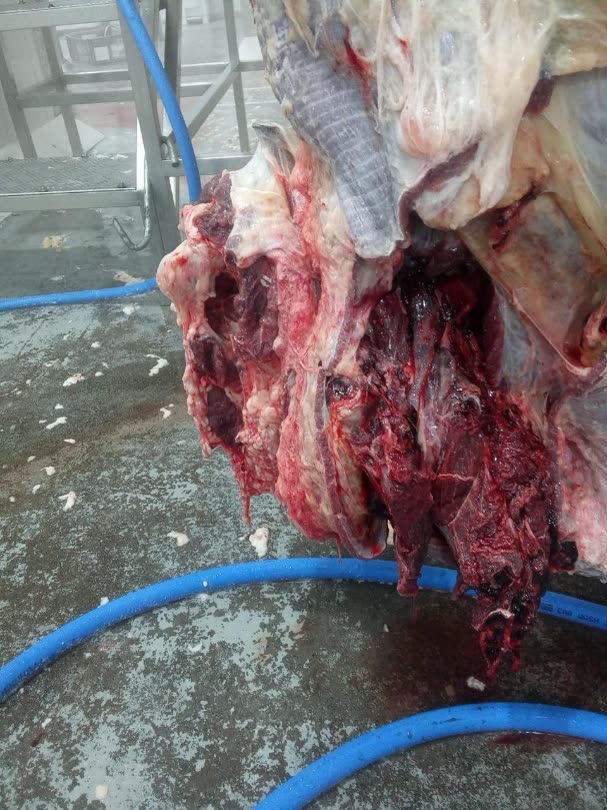

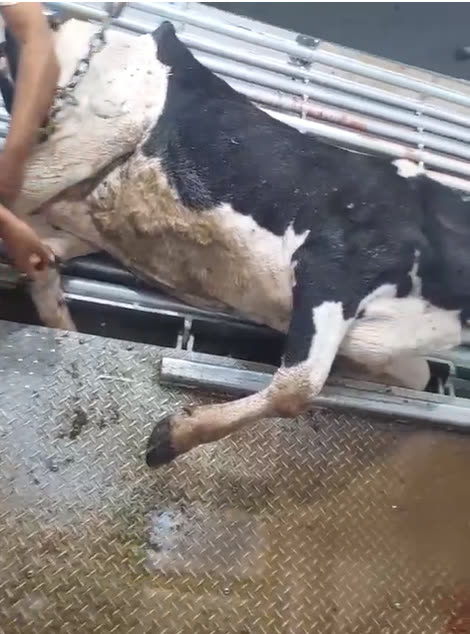

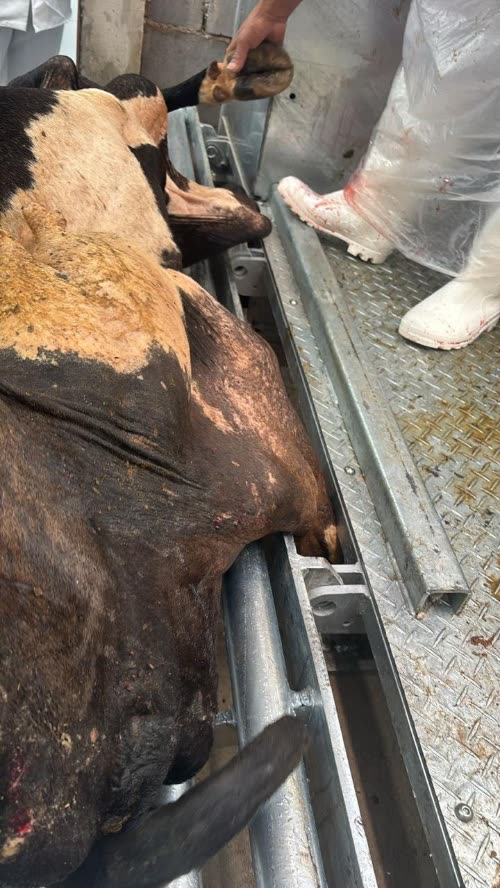

Foi identificada uma inadequação no dimensionamento e na geometria da saída do box, com espaçamento elevado entre o box e o estrado. Essa condição permite que os membros dos animais ingressem no vão existente, provocando aprisionamento das patas.

A ocorrência resulta em hematomas, lesões e fraturas de articulações, além de causar dificuldade no deslocamento dos animais para o guincho e interferências no fluxo operacional.

A condição também gera perdas de produto e transtornos operacionais, indicando que a configuração, segurança operacional e adequação do projeto.

Recomenda-se a revisão do espaçamento e da geometria da saída do box, eliminando os pontos de aprisionamento.

Vídeos

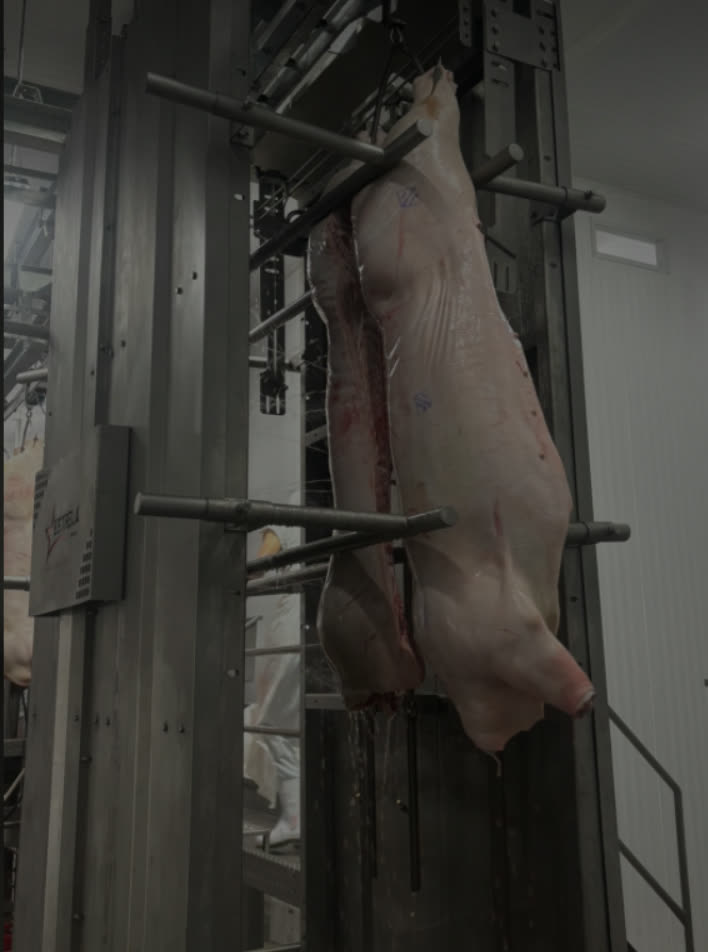

Foi identificada distribuição não uniforme da água pelos bicos de aspersão, resultando em áreas da carcaça com cobertura insuficiente durante o processo de lavagem.

Questionar o fornecedor: Se aspersão foi dimensionado considerando a cobertura integral da carcaça e a vazão/pressão necessária em cada bico? Solicita-se avaliação técnica da distribuição hidráulica, posicionamento dos bicos, vazão e pressão de operação, bem como proposta de correção para garantir uma lavagem uniforme em toda a superfície da carcaça.

Vídeos

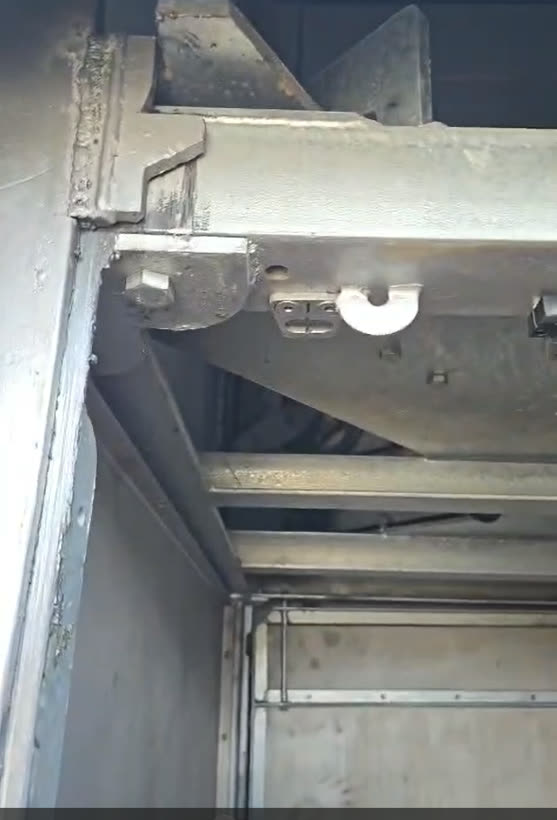

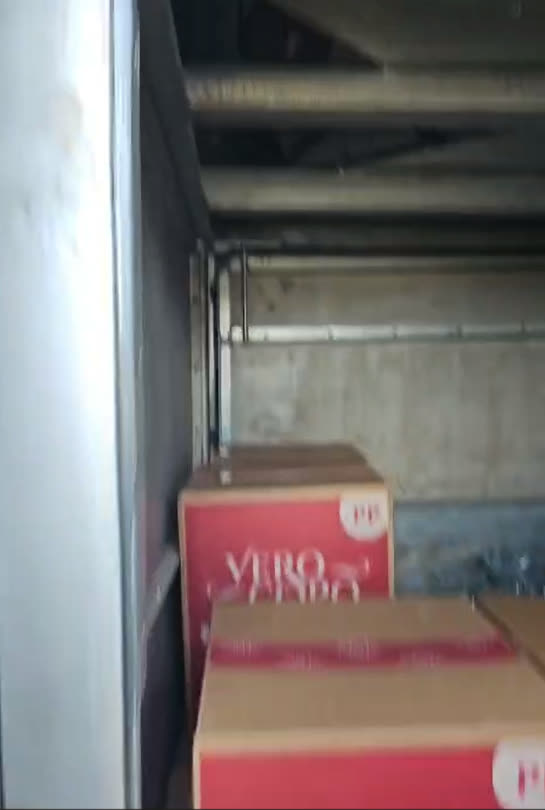

Foi identificada uma condição inadequada no sistema de travamento porta do elevador de caixas. Durante a operação, a vibração provoca a abertura da trava, permitindo movimentação da estrutura e interferência entre chapas.

Questionar o fornecedor se o sistema de travamento foi dimensionado considerando as vibrações e esforços dinâmicos gerados durante a operação? Solicita-se avaliar a causa da abertura da trava e da interferência entre chapas, bem como apresentar uma solução definitiva que garanta o travamento seguro da estrutura, elimine o contato entre componentes e evite desgaste ou danos durante a operação.

Vídeos
